JN-GWYL-1363插头高温压力试验装置

符合标准：试验符合GB2099.1-2008第30.1条、IEC60884-1:2006第30.1条、AS/NZS3112:2004第2.13.13.2和BS1363-1:1995第12.17.4条标准。

适用范围：适用于插销绝缘层在一定环境下和在厚度为0.7mm±0.01mm、直径为ф6mm压头及2.5N荷重下的变形。

试验方法：

1.    将装置放入高温试验箱内，并控制实验箱在200±2℃温度下一段时间，使装置和试验箱保持温度平衡；

2.  将试样固定在实验装置上；

3.  2h 后，迅速取出试样在10s 内将其放入冷水中使其冷却至室温；

4.  用千分尺或光学测量仪器测量试样上的压痕值并与试验前的数据相比。

判断基准：端子绝缘护套上压痕的厚度应不小于试验前护套厚度的 50％。

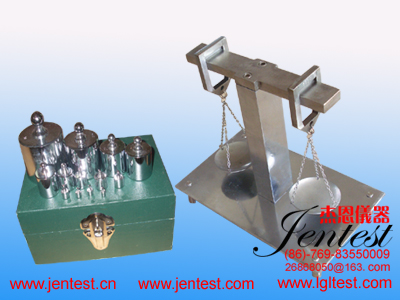

主要配置：

1、  试验装置：2工位；

2、  压头尺寸：0.7mm±0.01mm、直径为ф6mm，材质为不锈钢；

3、  荷    重：1～1000g共2套；

本实验装置不含高温箱和尺寸测量工具。
