品名规格

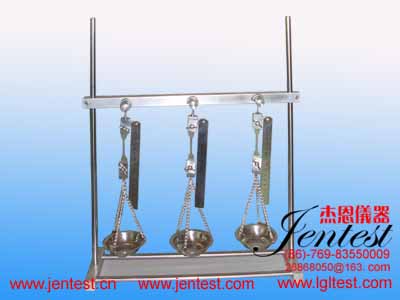

JN-RYS-2951电线热延伸试验装置

试验标准

符合GB/T2951-2008标准及其它需用该装置的条款GB5013-2008，需与JN-ZRLH-401老化试验箱配合使用。

主要参数

1、砝码：1、2、5、10、20、50g      2、150mm不锈钢尺     3、材料：不锈钢       4、重量：约2kg

取样

试样制备及其截面积的测定从每一被试试样上切取两个绝缘样段和护套样段，按GB/T2951.1第9章规定的试验方法制备试样及测量截面积后进行试验。哑铃试件应在除去所有凸脊和或半导电层后从绝缘和护套内层制取。 试片厚度应不小于0.8mm，不大于2.0mm。如果不能制备0.8mm厚的试片，则允许其最小厚度为0.6mm。

试验

设备

a）试验应在如GB/T2951.2-1997第8.1条的规定的烘箱中进行。试验温度按有关电缆产品标准中对相关材料的规定。

 b）在烘箱内每一试件应从上夹头悬挂下来，用下夹头夹住，并在下夹头上加重物。

注：用夹头固定管状试件时，不应使试件两端紧密封闭。可用任何适当的方法实现，如在试件一端插入一小段金属针管，其尺寸略小于试件内径。

试验步骤

a）试件应悬挂在烘箱中，下夹头加重物。所产生作用力按有关电缆产品标准对相关材料的规定。

b）在烘箱内15min后，测量标记线间距离并计算伸长率。如果烘箱没有观察窗而必须把门打开进行测量，则应在打开门后30s内测量完毕。烘箱温度按有关电缆产品标准对相关材料的规定。 如有争议，试验应带观察窗的烘箱内进行，并且不打开箱门测量。

c）然后从试件上解除拉力（在下夹头处把试样剪断），并使试件在规定温度下恢复5min。然后从烘箱中取出试件，慢慢冷却至室温，再次测量标记线间的距离。

试验结果的评定

在规定温度下负重15min后，伸长率的中间值应不大于有关电缆产品标准的规定。

试件从烘箱内取出冷却后标记线间距离的增加量的中间值对试件放入烘箱前该距离的百分比应不大于有关电缆产品标准的规定。
