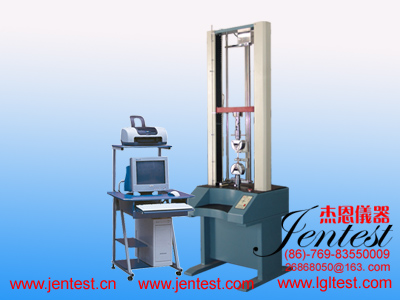

JN-GLYB-7424光缆压扁试验机

适用标准：符合GB/T7424.2-2008 方法E3 压扁

适用范围：确定光缆承受压扁能力。

试验合格判断：光纤不断裂，衰减变化不超过详细规范中规定的值和光缆护套不开裂。

试验夹具：可移动的钢板能在光缆试验的100mm长度上均匀地施加压扁力，使试样在平的钢板基座和可移动钢板之间受到压扁。可移动钢板的边缘有5mm半径倒角，倒角边缘不包括在钢板的100mm平整部分之内。

主要技术指标

1、压缩最大载荷：10KN

2、拉伸测量范围：100N～10KN

3、分辨率：±250000万码，全量程不分档，分辨率不变

4、示值准确度：±0.5%

5、负荷保持时间：不低于3小时

6、负荷保载精度：±0.5%

7、位移测量准确度：±0.5%

8、位移速度精度：±0.5%

9、位移显示分辨率：0.001mm（位移控制分辨率为：0.000015mm）

10、速度范围：0.01～500mm/min，任意设置

11、有效压缩行程：200mm

12、附钢棒直径：25mm
