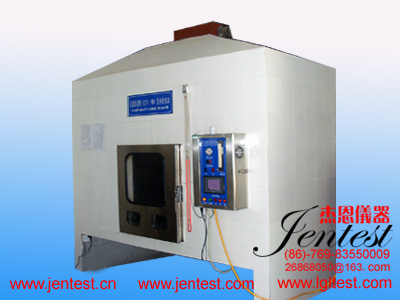

JN-DXZR-12666电线水平垂直燃烧试验
适用标准:
总则:本试验装置满足GB/T12666.1-2008中的垂直燃烧与GB/T12666.2-2008水平燃烧试验要求。
主要配件:
CH4专用压力表(美国DWYER)
|
K型热电偶(英国)、测温铜头
|
调节阀(台湾亚德客)
|
温度仪表(台湾TMC)、测温计时(国产DHC)
|
CH4钢瓶调节阀(含初、次级压力表各一个)(ROYAL)
|
计时系统:台湾威纶触摸屏+PLC(松下)
|
CH4专用流量计(美国MATHESON)
|
水平燃烧夹具
|
U型压力表(美国DWYER)
|
垂直燃烧夹具
|
喷灯1个(美国HUMBOLDT)
|
体积大于4立方米的材质304不锈钢试验箱体
|
主要参数:
1、 气源:纯度98%以上的甲烷
2、 甲烷压力为:100 KPa,流量为:965±30ml/min,背压差:125mm
3、 火焰温度从100℃上升到700℃时间为:54±2S(使用0.5mm直径的K型热电偶+铜块测量)。
4、 外焰:125mm,内焰:40mm
5、 全智能计时系统 |
