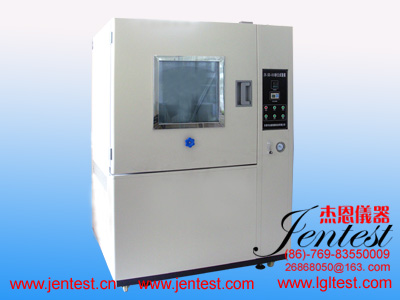

JN-SC系列汽车连接器砂尘试验箱

一、砂尘试验箱技术参数:

1. 金属网标称间距50um，线间标称间距为70μm；

2. 气流速度：≤2m/s(标准型)或≥2m/s(定货时说明)；

3. 连续、周期吹尘任意选择时间设定；

4. 滑石粉用量2kg～4kg/m3；

5. 试验用尘：干燥滑石粉、硅酸盐水泥、烟通灰等；

6. 振击时间0～9999M 可调；

7. 风机循环时间0～9999M；

8. 标准配置：沙尘试验设备配有试品架2个、滑石粉2kg；

9. 电源要求：AC380(±10%)V/50HZ  三相五线；

二、产品用途:

  本设备适用于各种汽车零部件做防尘及耐尘试验，测试部件包含有车灯、仪表、电气防尘套、转向系统、门锁等,以验证产品的密封质量。

三、结构特点:

1. 箱体外壳材料：优质碳素钢板，表面磷化静电喷塑处理，SUS304不锈钢线条发纹处理；

2. 内胆材料：进口SUS不锈钢光板;

3. 箱门：钢化玻璃门，便于观测试验箱体内被测试样状况;

4. 底部采用高品质可固定式PU活动轮;

5. 试验箱底部有更换粉尘装置;

四、系统结构：

1. 控制系统：沙尘试验设备由可编程逻辑PLC控制器来完成对吹尘、振动、真空系统的时间及顺序控制；

2. 执行元器件：“施耐德”交流接触器、开关、按钮；“富士”中间继电器；“松下”防尘插座；

3. 粉尘预热系统:不锈钢云母片加热套，安全热量稳定;具有定时加热控制; 真空系统：配有压力计、空气过滤、调压三联件、连接管(真空泵另配，订货时说明)；

4. 试件电源插座：防尘型插座AC220V 16A；

5. 循环风机：低噪音型电机，多叶式离心风轮；

6. 保护系统; 具有漏电、短路、超温、电机过热、过电流保护/控制器停电记忆保护；

五、产品型号：

1. 型号: SC-500 内形尺寸:D×W×H  800×800×800:mm　  外形尺寸:D×W×H  1030×920×1660:mm　

2. 型号: SC-800 内形尺寸:D×W×H  800×1000×1000:mm  外形尺寸:D×W×H  1030×1120×1860:mm　

3. 型号: SC-010 内形尺寸:D×W×H  1000×1000×1000:mm 外形尺寸:D×W×H  1230×1120×1860:mm　

4. 型号: SC-015 内形尺寸:D×W×H  1000×1000×1500:mm 外形尺寸:D×W×H  1230×1620×1860:mm　

六、符合标准:

   本品能满足GB2423、GB4706、GB4208、DIN中家用电器、低压电器、汽车、摩托车零部件外壳防护等级试验要求。不能满足GJB150中有风源的砂尘试验。

七、砂尘试验箱使用条件:

1. 环境温度：5℃～＋28℃(24小时内平均温度≤28℃)； 2. 环境湿度：≤85%；
