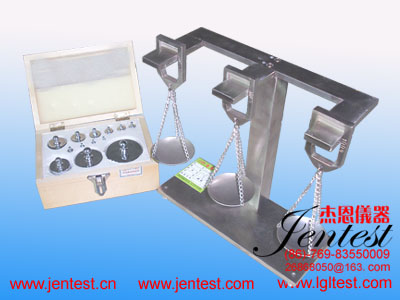

JN-GWYL-2951汽车电线耐热压试验装置(加热变形试验)
符合标准:试验试验符合符合JASOD611-2009标准
适用范围:适用于插销绝缘层在一定环境下和在厚度为0.7mm±0.01mm
试验方法:
1. 将装置放入高温试验箱内,并控制实验箱在200±2℃温度下一段时间,使装置和试验箱保持温度平衡;
2. 将试样固定在实验装置上;
3. 2h 后,迅速取出试样在10s 内将其放入冷水中使其冷却至室温;
4. 用千分尺或光学测量仪器测量试样上的压痕值并与试验前的数据相比。
判断基准:端子绝缘护套上压痕的厚度应不小于试验前护套厚度的 50%。
主要配置:
1、试验装置:3工位;
2、压头尺寸:0.7mm±0.01mm,材质为不锈钢;
3、荷 重:1~1000g 3套;
1
|
JN-GWYL-2951支架
|
1个(刀架+托盘重量小于50g)
|
2
|
刀架+吊盘
|
3个
|
3
|
砝码1g
|
3个
|
4
|
砝码2g
|
6个
|
5
|
砝码5g
|
3个
|
6
|
砝码10g
|
3个
|
7
|
砝码20g
|
6个
|
8
|
砝码50g
|
3个
|
9
|
砝码100g
|
3个
|
10
|
砝码200g
|
6个
|
11
|
砝码500g
|
3个
|
12
|
砝码1000g
|
3个
|
|
