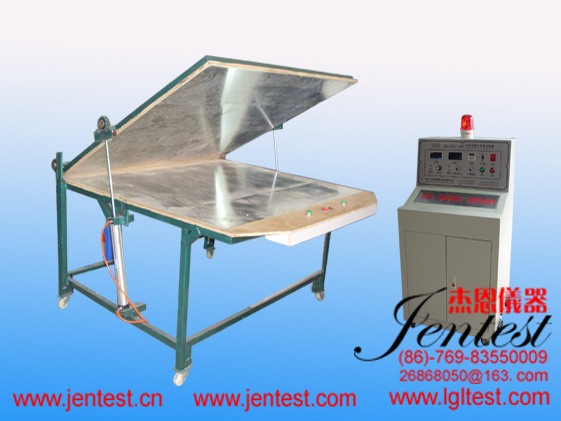

JN-DRT-NY-4706电热毯耐电压试验装置

概述：GB4706.8-2003第13条及IEC60335-2-17相关标准要求；适用于电热毯生产企业对电热毯、电热褥垫等成品进行出厂耐高电压检查.

主要参数：

1.设备电源:220V、50Hz、2A；

2.试验电压:AC0.01～5kV，精度：±3%，；

3.漏 电 流:0.01-99.99mA连续设定,精度：±3%；

4.定 时 器：0.1S～999.9S连续设定和计时，

到达设定值时能自动切断高压；

试验床：

1.试样尺寸:≤W2000mm*D1800mm；

2.气压参数:≥6kgf/cm3；

3.工 作 台：2200mm*2000mm，台面高度700mm；

4.台面开合方式：单边开合；

5.上工作台施加在试品上的总重量或单位负荷符合标准要求，即约为40kg/m2；

6．上、下绝缘工作台面，台面铺设金属材料作为耐压试验的低端，试品电源接试验电源高端

7．耐压工作台采用气动控制系统，单侧起落，单侧固定转轴，通过上台面的自动开合实现试品的压合动作和供电测试；或采用气压或液压顶起机构（非自动），通过人工辅助动作实现上台面的开合（该方式下操作人员通过顶起机构的省力结构可以方便地操作，其结构相当于汽车后尾箱的顶起机构）

8．试验节拍：>16秒，其中设备开、合动作占時约10秒左右
