名称: 电缆半导电屏蔽层电阻率测试仪
型号:电缆半导电屏蔽层电阻率测试仪
产品说明

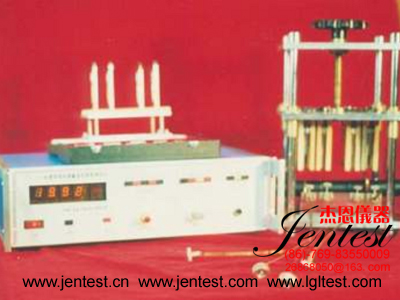

BT-900A电缆半导电屏蔽层电阻率测试仪

是根据国标GB11017-89所规定的测试方法和技术指标而设计的,用来测试高压电缆半导电内外屏蔽层的电阻率,采用四端子电流电压降压法原理,能够有效地排除测试中产生的接触电阻和引线电阻的影响,通过专用的测试架能够对不同直径的电缆迅速而准确地测量其屏蔽层的电阻。
  仪器由电气箱和测试架两大部分组成,测试架具有夹持加压机构,能够良好地夹紧各种不同直径的屏蔽电缆,具有环形准确度达0.3%的电位电极和电流电极确保仪器取样位置精度高、使用方便、外形轻巧,适应在常温和恒温箱中测量。电气箱具有高精度的数字电压表,测量范围10μV—2V。高稳定性的直流恒定电流源,输出电流从0.1μA—10mA连续可调,测量电阻率范围宽为10-104Ω·m ,测量电阻值,直接数字显示:单位、小数点也都自动显示,仪器还有极性转换和自校功能。
    本仪器适合电缆研究部门,电缆厂,对于高压交联电缆半导电屏蔽层电阻率的测试是必须具备的测量手段。
 主要技术指标
1  测量范围  电阻率 10-5--104Ω·m;电阻10-3--107Ω
2  测量精度  ±(0.5%读数+2)  20MΩ量程±(3%读数+2)(在0.1mA2V时)
3  电压量程  20 mV200 mV2V
4  测试电流 0.1μA1μA10μA100μA1mA10mA
5    3 1/2 LED数字显示0---1999、单位、小数点、极性自动显示
6  测试架    电缆导电屏蔽层直径:10mm—35mm
         电缆绝缘屏蔽层直径:50mm—140mm
         电位电极间距:50mm±0.25mm
         电流电极与电位电极距离>25mm
         备有13付内屏蔽电位电极和电流电极
  7.尺寸      电气箱:360mm×420mm×120mm
               测试架:202mm×162mm×319mm
半导电橡塑材料电阻高温测试架(配件)
   本测试架是与本公司生产的DB-4型电线电缆半导电橡塑电阻测试仪的配套产品。DB-4仪器是检测半导电橡塑材料在23°C时的电阻率值,配上本测试架后可以扩展功能,将本测试架放入烘箱,可以检测该材料在0~180°C高温下,电阻率变化值。
本测试架有以下特点:
1、     技术性能完全符合国标GB3048.3要求,具有标准尺寸的电流电极、
电压电极,及加压系统,样品盒绝缘强度大于1012Ω。
2、   投资少具有标准接口,能与DB-4型电线电缆半导电橡塑电阻仪
配套使用,能满足新老用户的要求,凡以前已购买了DB-4仪器的
用户不必再买仪器烘箱了,应用原有仪器设备省钱省事。
3、   技术先进工作可靠,工作温度范围大采用高强度高绝缘耐温
材料制成放入烘箱,可以从0~180°C连续长期工作,为研究高分
子材料在90~120°C乃至180°C高温条件的电阻率变化,提供了
有力保障。
