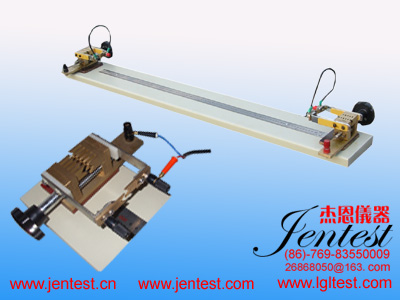

JN-DZJJ-2951(JN-DQ-I)通用导体电阻夹具
产品适用于GB/T3048电线电缆电气性能试验方法和《GB3048.4-94》电线电缆,导电线芯电阻试验方法中规定的电工导体材料和其它导体材料电阻的测量与QJ57、QJ44、QJ36、QJ19和SB2230、SB2232等各种双臂电桥和数字式电阻测试仪等配套。用于检测导体电阻。该夹具设有电位夹具和电流夹具,能保证测量导体电流电阻的准确性。可对各种规格长度定标为1米的线材电阻作精密的测量,是电线电缆行业及工程质量检测中心必备的测试配套设备。
主要参数:
1、适用范围单股导线及铜铝杆、圆棒、扁线等(测量范围Ф0.02 —Ф20mm) ;
2、最大试样截面:300mm2;测量导线长度:1000mm
3、两电位夹具内侧距离:1000±1mm
4、电位端形状:直角刀叉状
5、电源端形状:直角虎口型
6、夹具宽度:300 mm
7、夹具接触宽度:40 mm
8、电流端、电压端间距:60mm
9、重量:10KG
10、外形尺寸:1300X250160mm |
