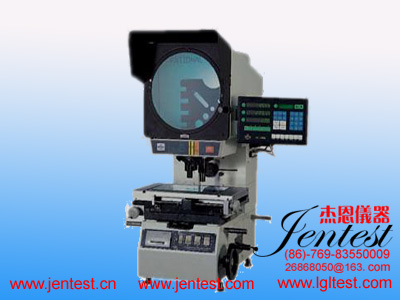

CPJ-3007数显投影仪
仪器用途：CPJ-3000系列数字式测量投影仪是光、机、电一体化的精密高效测量仪器。影像与工件完全同向，正立直观。它广泛用于机械、仪表、电子、轻工等行业；院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。
仪器特点：仪器光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达(3+L/75)μm，L为被测长度(单位：mm)；仪器配有专用微型打印机和脚踏开关，数据输出和采样十分方便。工件影像是反像。
仪器规格参数:
|
工作台
|
金属台面尺寸(mm)
|
260×152
|
玻璃台面尺寸(mm)
|
125×100
|
|
X座标行程(mm)
|
75
|
Y座标行程(mm)
|
50
|
|
Z座标行程
(调焦用)(mm)
|
90(调焦)
|
仪器测量精度
|
3+L/75
|
|
X，Y座标数显解析度：0.0005
|
|
投影屏
|
投影屏尺寸(mm)：Ø312，使用范围 > Ø300 （刻有米字线）。
|
|
投影旋转范围：0~360º
|
|
旋转角度数显解析度：1’或0.01º
|
|
物镜
|
放大倍数： 10X(必备) 20X(选) 50X(选) 100X(选)
|
|
物方线视场(mm) Ø30
|
|
物方工作距(mm) 77.7
|
|
数据处理系统
|
Dc-3000 多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测
|
|
仪器照明
|
透射与反射照明光源均为24V，150W卤素灯
|
|
仪器电源
|
110V/220V(AC)，50/60Hz，总功率400W
|
|
冷却方式
|
强制风冷(3轴流风扇)
|
|
外形尺寸
|
770×550×1100
|
仪器重量（kg）
|
120
|
|
