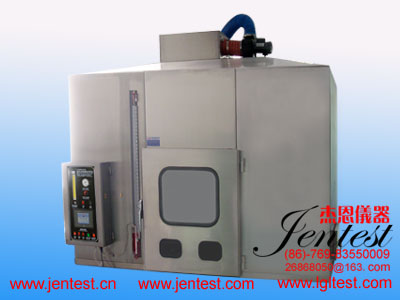

名称: UL电线电缆燃烧试验室
型号:VW-1、UL1581、UL2666电线燃烧试验机
产品说明

产品说明:
UL-1581-VW-1/FT2燃烧试验室
适用标准:总则:本试验装置满足UL1581-2001第1060节(垂直燃烧和FT1试验)第1061(电缆燃烧试验)、1080节(VW-1燃烧试验)、1090节 (电器用线水平燃烧试验)、1100节(水平试样/FT2燃烧试验)要求。
试验箱体:
    A、本试验箱体由S304不锈钢制作,具有外观美观、防锈防腐等特点
    B、箱体顶部设有通风排烟系统,能在试验完成后将废气排出到室外(如要按环保要求,另行做环保处理系统)
    C、箱体正面设有钢化玻璃观察门,便于观察试验情况。
    D、操作面板设在观察门右侧,便于观察试验情况。
    E、试验箱体规格:200X120X200(CM),容积:4.8m3
控制系统:
    有二种控制模式可供选择:
   (1)智能触摸屏+PLC控制(测试时间、试验次数、延燃时间等均可在触摸屏中设定和记录。具有高智能、引导式菜单操作,简便直观的特点,使试验结果更加准确。
   (2)时间继电器控制模式:测试时间、试验次数、延燃时间等均采用传统的时间继电器控制,能保证试验准确。
       (燃烧计时:0~999.9S,停燃计时:0~99.9s、燃烧计数:1~9999、延燃计时:0~999.9S)
测温系统:
   (1)热传感器(铜制导管和热电偶)—导管结构应为传导率极高的电解铜。1.75克导管的火焰为20mm,10克的导管的火焰为125mm。
   (2)K型热电耦,配0.5mm直径的不锈钢管做外套。
   (3)智能PID温控表和K型热电耦相匹配。其读数可大1000℃。
试验装置及试验夹具:
    A、主要夹具:试验支架与燃烧喷灯
    B、试验支架:由S304不锈钢制作,分水平支架与垂直支架
    C、燃烧喷灯:
      满足ASTM D 5025-99要求,
   (1)标准功率:垂直喷灯为500W,水平喷灯为225W,
   (2) 喷火口直径:0.90±0.03mm,
   (3) 喷口灯长度:1.60±0.05mm,
   (4) 喷口距空气进口高度为102mm;
   (5) 喷灯角度:水平为90度,
   (6)垂直为20度(纵向轴线保持在垂直平面上且与垂直方向产生20°的夹角)
燃气及燃气流量控制系统:
    A、燃气:甲烷(纯度98%,要由供应商凭证书证明),热值998BTU(英国热量单位)/立方英尺。每立方米37.1兆焦耳。(自备)
    B、燃气控制系统:
   (1)主要包括:流量计、减压阀
   (2)流量计:按照D3195规范进行校正。配一个精度至少为2%的流量表。流量量程1000ml/min
   (3)燃烧减压阀:1个,可将气体流量调节器至10磅/立方英寸
