名称: 电线电缆成束燃烧试验室
型号:
产品说明

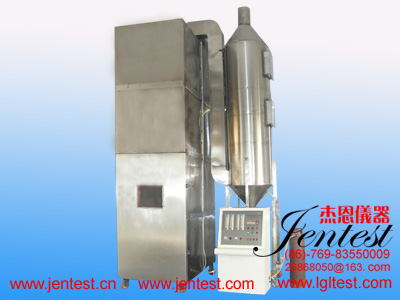

   JN-CSRS-18380电线电缆成束燃烧试验室
1、适用范围:符合中国国家标准GB18380.31~36-2008《电缆和光缆在火焰条件下的燃烧试验 第31、32、33、34、35、36部分:垂直安装的成束电线电缆火焰垂直蔓延试验》,代替GB/T18380.3-2001,等效采用IEC60332-3-10、21、22、23、24:2000要求。用来评价垂直安装的成束电线电缆或光缆在规定条件下抑制火焰垂直蔓延的能力。
2、执行标准:GB/T18380.31~36-2008
3、燃烧箱内部尺寸:宽(1000±10)深(2000±10)高(4000±10)mm
4、进气口:箱底距前墙(150±10)mm 处有一个(800±10)mm×(400±10)mm 的进气口
5、风速计:箱上部装有数显风速计,直观读出并控制风的流速小于8m/S,不影响箱内空气流量,空气流速稳定。
6、出气口:箱顶部的后面开一个(300±10)mm×(1000±10)mm 的出气口
7、外观:箱底应高出地面。试验箱的周边应密封,采用1.5mm 厚的 SUB304不锈钢板,(外墙采用优质电解板静电喷涂处理),美观大方且抗腐蚀性;
8、隔热方式:试验箱的后墙和两侧应采用传热系数约为0.7W•m-2•K-1 的热绝缘,1.5mm 厚的SUB304 不锈钢板,中间包覆65mm 厚的保温矿物纤维
9、钢梯:钢梯与试验箱后墙之间的距离为(150±10)mm,钢梯最下面的横档距地面(400±5)mm。
宽(500±5)mm 标准型钢梯,宽(800±10)mm 宽型钢梯,材质为SUB316 不锈圆钢 ;
W500*H3500 mm标准钢梯,W800*H3500 mm 宽型钢梯两种,每个钢梯共9 级,带自动提升和放倒装置,便于安装试样(箱体正面需预留≥4.0m空间);
10、引燃源类型:一个或两个带型丙烷燃气喷灯;丙烷气阀一套;
11、丙烷流量调节:采用转子流量计,以控制丙烷和空气流入速率;
转子流量计指示和调节范围:(3-30)L/min±2%L/min(标准要求丙烷流量为(13.5±0.5) L/min) ,数量为2个;
12、燃烧箱内空气流量调节:通过箱体空气的气体流量为(5000±500)L/min;
通过鼓风机吹入方式将该流速的空气气流送入箱体;
转子流量计指示和调节范围:(0-100)L/min±2% (标准77.7+4.8)L/min
13、引燃源位置:电缆试样的最低处距地面约100mm,其供火表面钻有242个直径为1.32mm 孔径的扁平金属板,这些孔的中心距离为3.2mm,分三排交错排列,每排分别为81、80 和81个,分布在标称尺为257×4.5mm 的范围内。
在喷火板两侧各开一排小孔,这些导向孔可保持火焰的稳定燃烧,喷灯应水平放置,距电缆试样前表面(75±5)mm,距试验箱底部(600±5)mm,并与钢梯轴线对称。
喷灯旁边安装有电子自动点火系统,可以实现远距离点火;供火点位于钢梯两根横档之间的中心,且距试样下端≥500mm
14、文丘里混合器:带型灯和文丘里混合器 (尺寸:有效宽度250mm) (双灯)
安装带型喷灯的小车
15、压缩空气流量调节:1~100 L/min(标准要求空气流量为77.7±4.8 L/min),数量为2个;
16、风速计、0~30m/s   数显式
17、数显温度表:满足试验要求最高温度;两侧试验墙体,数字式,两只(测温铜块)热电偶(进口)
18、试验环境:安放在外部风速≤8m/s环境中及内侧试验墙体温度在5℃∽40℃的条件下进行试验;
19、燃烧计时器:火焰连续对试样施加火焰的时间,设定范围为0.1~999.9min,连续设定和显示;精度0.01s
持燃计时器:喷灯停止供火后试样持续燃烧或发光的时间,计时范围为0.1‐999.9min 连续计时;
20、控制系统:进口单片机全自动控制,性能稳定可靠;
21、报警(安全):试验完毕后:如果停止供火一小时试样还在燃烧,设有报警和采用强行停止燃烧的装置。
22、空气压缩机:满足试验条件的电机、功率、需求压力、供气量(自备)
23、烟雾的收集和洗涤烟尘装置:采用玻璃钢制作,直径为800mm 高度为3500mm。烟雾收集塔分为三部分
   (1)防燃烧装置:防止燃烧。
   (2)烟尘过滤装置:有效的过滤烟尘使排出的烟为白色烟雾,完全符合环保要求,便于清洗和更换。
   (3)排烟装置:强制性排风,安装有电动闸门能控制风的流速。
24、工作环境:-15~+50℃,相对湿度不大于85%
25、工作电源:220V+10%,50Hz
26、丙烷气体、气瓶及减压阀:(用户自备)
27、试验空间要求:至少5MX6MX6M
